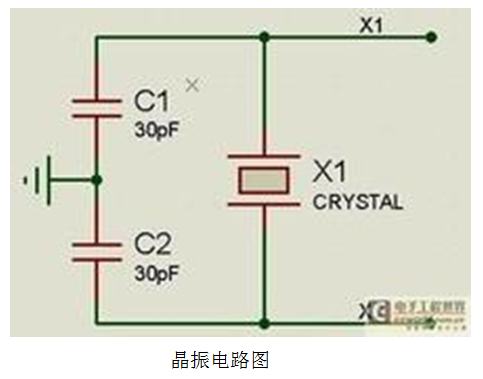

1: 晶振电路


一、晶振电路中如何选择电容C1，C2?

(1)因为每一种晶振都有各自的特性，所以最好按制造厂商所提供的数值选择外部元器件。

(2)在许可范围内，C1，C2值越低越好。C值偏大虽有利于振荡器的稳定，但将会增加起振时间。

(3)应使C2值大于C1值，这样可使上电时，加快晶振起振。

在石英晶体谐振器和陶瓷谐振器的应用中，需要注意负载电容的选择。不同厂家生产的石英晶体谐振器和陶瓷谐振器的特性和品质都存在较大差异，在选用，要了解该型号振荡器的关键指标，如等效电阻，厂家建议负载电容，频率偏差等。在实际电路中，也可以通过示波器观察振荡波形来判断振荡器是否工作在最佳状态。示波器在观察振荡波形时，观察OSCO管脚(Oscillator output)，应选择100MHz带宽以上的示波器探头，这种探头的输入阻抗高，容抗小，对振荡波形相对影响小。(由于探头上一般存在10～20pF的电容，所以观测时，适当减小在OSCO管脚的电容可以获得更接近实际的振荡波形)。工作良好的振荡波形应该是一个漂亮的正弦波，峰峰值应该大于电源电压的70%。若峰峰值小于70%，可适当减小OSCI及OSCO管脚上的外接负载电容。反之，若峰峰值接近电源电压且振荡波形发生畸变，则可适当增加负载电容。

用示波器检测OSCI(Oscillator input)管脚，容易导致振荡器停振，原因是：

部分的探头阻抗小不可以直接测试，可以用串电容的方法来进行测试。如常用的4MHz石英晶体谐振器，通常厂家建议的外接负载电容为10～30pF左右。若取中心值15pF，则C1，C2各取30pF可得到其串联等效电容值15pF。同时考虑到还另外存在的电路板分布电容，芯片管脚电容，晶体自身寄生电容等都会影响总电容值，故实际配置C1，C2时，可各取20～15pF左右。并且C1，C2使用瓷片电容为佳。

2: 那么引起晶振不起振的原因有哪些呢？

(1) PCB板布线错误；
(2) 单片机质量有问题；
(3) 晶振质量有问题；
(4) 负载电容或匹配电容与晶振不匹配或者电容质量有问题；
(5) PCB板受潮，导致阻抗失配而不能起振；
(6) 晶振电路的走线过长；
(7) 晶振两脚之间有走线；
(8) 外围电路的影响。

3:解决方案，建议按如下方法逐个排除故障：

(1) 排除电路错误的可能性，因此你可以用相应型号单片机的推荐电路进行比较。
(2) 排除外围元件不良的可能性，因为外围零件无非为电阻，电容，你很容易鉴别是否为良品。
(3) 排除晶振为停振品的可能性，因为你不会只试了一二个晶振。
(4) 试着改换晶体两端的电容，也许晶振就能起振了，电容的大小请参考晶振的使用说明。
(5) 在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC，杜绝在晶振两脚间走线

4:无源晶体与有源晶振的区别、应用范围及用法：
　　 1、无源晶体——无源晶体需要用DSP片内的振荡器，在datasheet上有建议的连接方法。无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。无源晶体相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷警惕。
　　2、有源晶振——有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。对于时序要求敏感的应用，个人认为还是有源的晶振好，因为可以选用比较精密的晶振，甚至是高档的温度补偿晶振。有些DSP内部没有起振电路，只能使用有源的晶振，如TI 的6000系列等。有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至比许多晶体还要小。
5:晶振在应用具体起到什么作用 :

微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。
基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。

但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。

上述大部分问题都可以通过使用振荡器模块避免。这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立RC振荡器高，多数情况下能够提供与陶瓷谐振槽路相当的精度。

选择振荡器时还需要考虑功耗。分立振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。CMOS放大器功耗与工作频率成正比，可以表示为功率耗散电容值。比如，HC04反相器门电路的功率耗散电容值是90pF。在4MHz、5V电源下工作时，相当于1.8mA的电源电流。再加上20pF的晶振负载电容，整个电源电流为2.2mA。陶瓷谐振槽路一般具有较大的负载电容，相应地也需要更多的电流。相比之下，晶振模块一般需要电源电流为10mA ~60mA。硅振荡器的电源电流取决于其类型与功能，范围可以从低频（固定）器件的几个微安到可编程器件的几个毫安。一种低功率的硅振荡器，如MAX7375，工作在4MHz时只需不到2mA的电流。

在特定的应用场合优化时钟源需要综合考虑以下一些因素：精度、成本、功耗以及环境需求
