石英晶体共振子的等效线路及参数
当前位置:首页 > 技术中心 > 石英晶体共振子的等效线路及参数

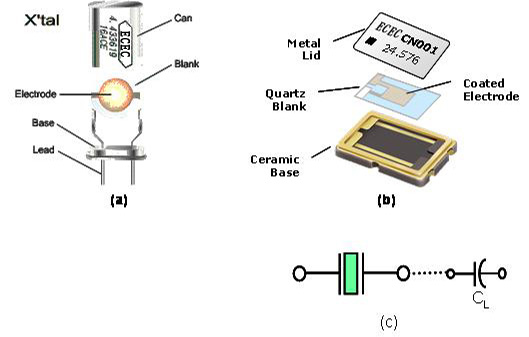

(图七)(a)及(b)分别是DIP型式及SMD型式的石英振荡子的基本结构图. (图七)(c)是电子电路上所使用代表石英振荡子的电子符号. 当石英晶体共振子处在远离振荡频率区域时, 石英晶体共振子仅是一个电容性的组件, 当频率接近石英晶体的振荡频率时, 就接近是一个电感性的等效LCR振荡线路.

(Fig. 7) (a) Metal can type resonator

(b) Ceramic SMD type resonator

(c) Symbol of crystal usnit

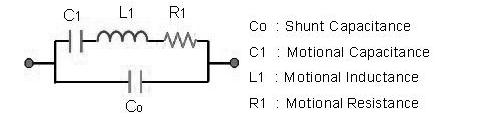

(图八) 就是将石英晶体共振子转换成振荡频率附近的Butterworth-Van Dyke (BVD)等效电路. 在这个图中, 有四个主要参数 : 静态电容-Co, 动态电容-C1, 动态电感-L1及动态电阻-R1.


﹝Fig.8﹞Effective Circuit of Crystal
